안녕하세요 알정모 입니다.



집에서 쉽게 따라하실수있는 인터넷 랜선 제작방법을 소개해 드리고자 합니다.



인터넷 랜선(이더넷 케이블)을 직접 제작하는 방법은 간단한 도구와 올바른 절차만 있으면 누구나 할 수 있습니다. 여기서 일반적으로 사용하는 Cat5e 또는 Cat6 케이블 기준으로 랜선 제작 방법을 설명하겠습니다.

필요한 도구

1. 이더넷 케이블 (UTP 케이블): 기존에 가지고계시던 UTP케이블을 사용하셔도됩니다. 소량구매가 거의 힘들기때문에 기존 UTP케이블을 잘라서 만드시는걸 추천드립니다. 혹시 필요하신분을 위해 하단에 케이블링크해드리겠습니다.
2. RJ-45 커넥터: 이더넷 케이블 끝에 장착하는 커넥터. 하단 링크제품 모듈러커넥터 제품입니다.
3. 랜 툴: RJ-45 커넥터를 케이블에 압착하는 도구. 하단 링크제품 녹색 툴입니다.
4. 와이어 스트리퍼: 케이블 피복을 벗겨내는 도구. 하단 링크제품 노란색 툴입니다.
5. 테스터기 (선택사항): 케이블 제작 후 테스트용. 하단 링크제품 기계제품 입니다.

https://link.coupang.com/a/bSNzJt

엠비에프 Category 6 UTP 랜케이블 305m MBF-C6-305G - 랜/광통신 장비 | 쿠팡



https://link.coupang.com/a/bSNybQ

넥스트 CAT 6 8P8C 모듈러 커넥터 100p - 변환젠더 | 쿠팡



https://link.coupang.com/a/bSNv2L

와이든 랜툴 공구 세트 - 랜/광통신 장비 | 쿠팡



제작 단계

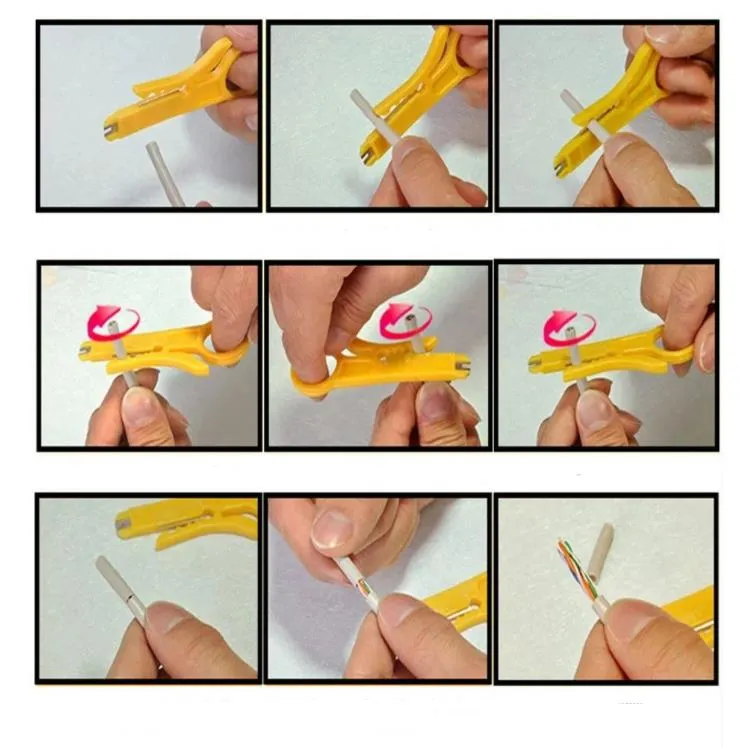

1. 케이블 피복 제거

• 와이어 스트리퍼를 사용해 이더넷 케이블의 외부 피복을 약 2-3cm 정도 벗깁니다. 안쪽에 8가닥의 가느다란 구리선들이 노출됩니다.

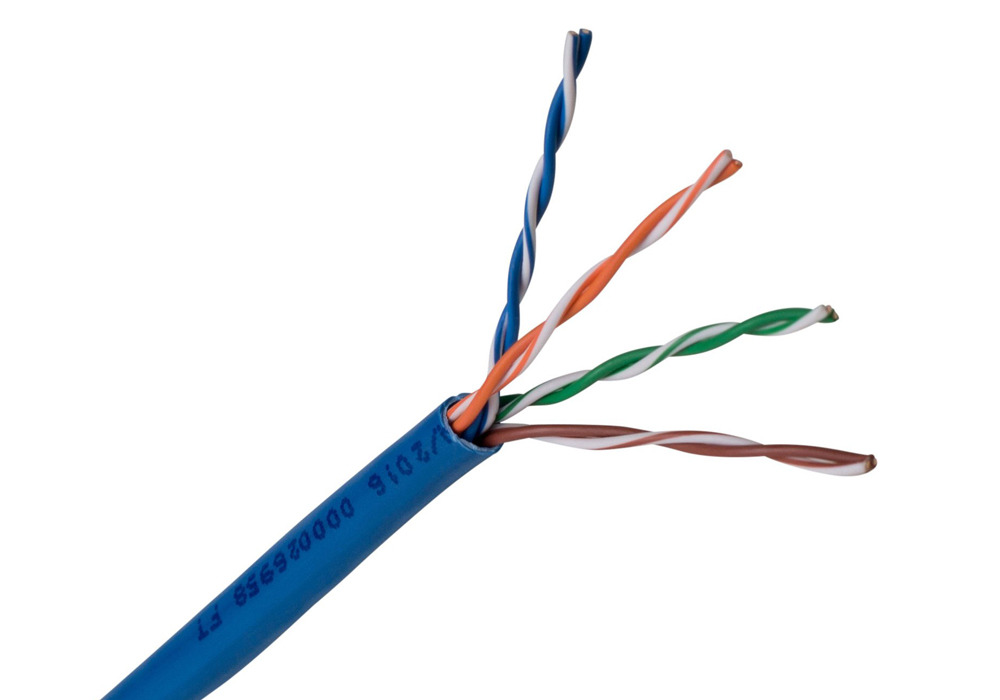

• 각 가닥은 네 가지 색상 쌍으로 이루어져 있습니다:
  • 주황/주황-흰색
  • 파랑/파랑-흰색
  • 초록/초록-흰색
  • 갈색/갈색-흰색




2. 선 정렬

• 케이블의 끝을 T568A 또는 T568B 규격에 따라 정렬합니다. 일반적으로 많이 쓰이는 규격은 T568B입니다. 그냥 그런규격이 있다고만 알아두시면됩니다. 다른규격은 일상에서 사용하실일이 거의 없습니다.

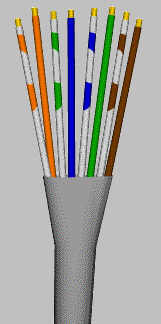

T568B 규격:

1. 주황-흰색
2. 주황
3. 초록-흰색
4. 파랑
5. 파랑-흰색
6. 초록
7. 갈색-흰색
8. 갈색

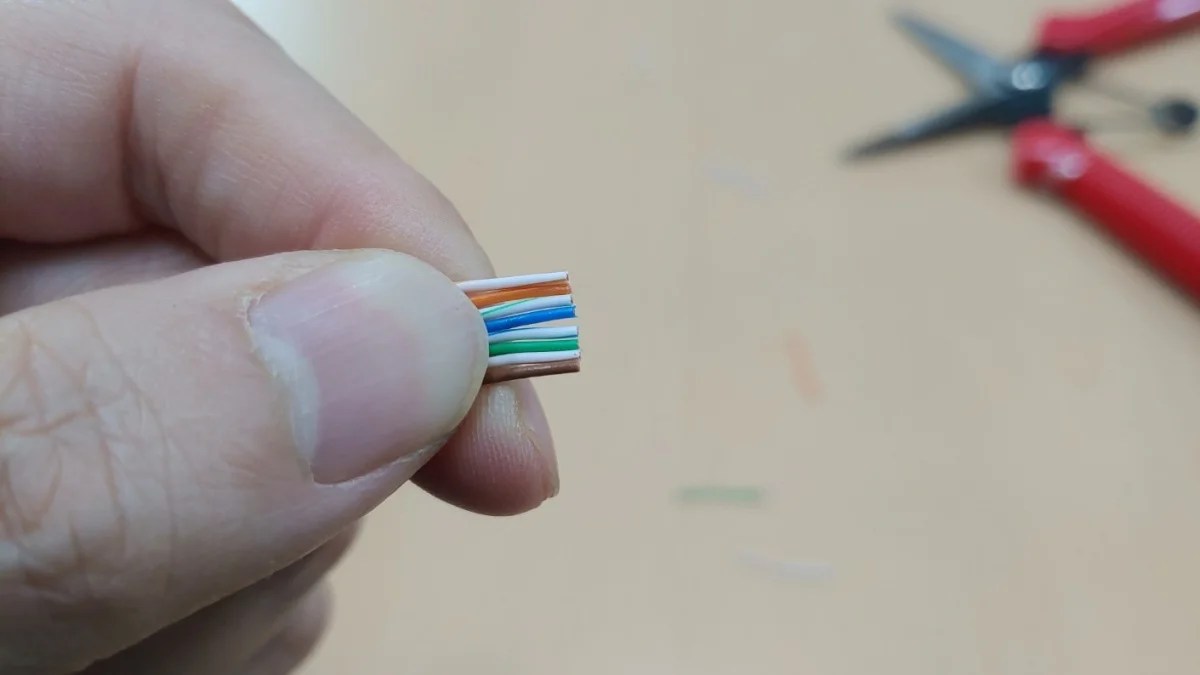

이 순서대로 각 가닥을 평평하게 정렬합니다.

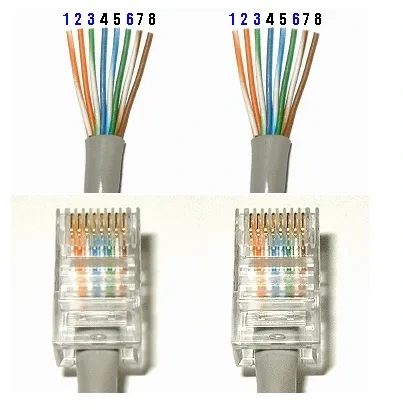

3. RJ-45 커넥터에 삽입

• 선들을 잘 정렬한 후, RJ-45 커넥터에 삽입합니다. 선들이 끝까지 들어가고, 색상 배열이 틀리지 않았는지 확인합니다.




• 커넥터의 클립 부분이 아래로 가게 삽입합니다.



*저렇게 찝으셔도 되지만 좀더 전문가 처럼 보이고 싶으시거나 밋밋한게 싫으신분, 예쁜걸 좋아하시는분은 압착하시기전에 RJ45보호캡을 사용하시면 됩니다. 링크남겨둘게요!

https://link.coupang.com/a/bSNEsc

보호캡 RJ45캡 랜선 통부트 랜부트 100개입 - 랜/광통신 장비 | 쿠팡

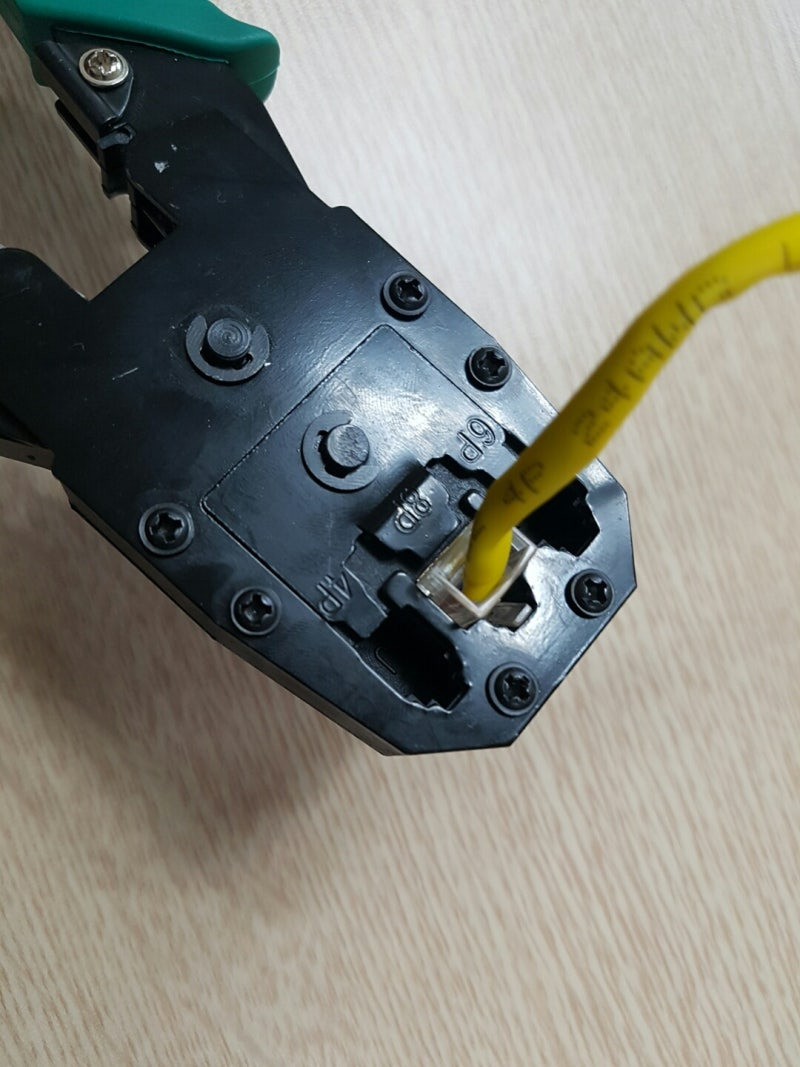

4. 크림핑 툴로 압착

• 선이 올바르게 삽입되었으면, 크림핑 툴을 사용해 RJ-45 커넥터를 케이블에 단단히 압착합니다.

• 양쪽 끝에 커넥터를 동일한 방법으로 설치합니다.

5. 테스트 (선택 사항)

• 케이블 테스터기를 사용해 제대로 연결되었는지 확인합니다. 모든 핀 연결이 정상적으로 되었는지 확인하는 것이 중요합니다.

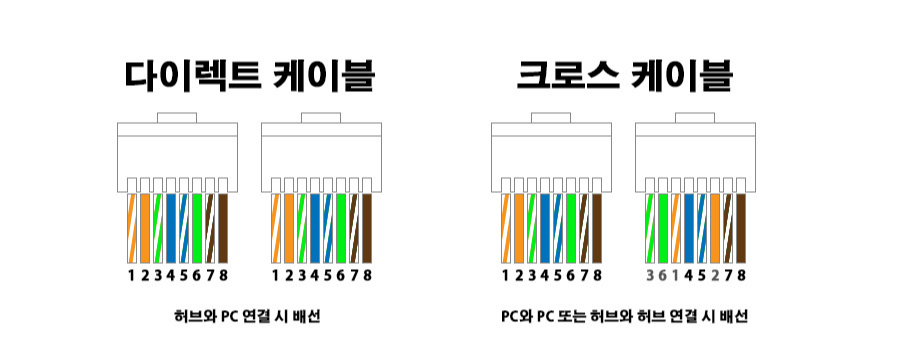

T568A와 T568B의 차이

• T568A와 T568B는 두 가지 표준 배선 규격입니다. 일반적으로 T568B가 많이 사용되지만, 양 끝의 규격이 다르면 크로스 케이블이 되고, 양쪽 끝이 동일한 경우 다이렉트 케이블(스트레이트 케이블)이 됩니다.
  어려울것 없이! 여러분은 다이렉트 케이블로 제작하시면 되요!

• T568A는 초록 계열이 앞쪽에 오고, T568B는 주황 계열이 앞쪽에 오는 차이가 있습니다.

이렇게 하면 인터넷 랜선(이더넷 케이블)이 완성됩니다!



어려울것 없으시죠! 누구나 조금의 손재주만 있다면 남녀노소 없이 만들수있습니다! 집안에 랜툴 하나 정도 있다면 누구나 인터넷 전문가처럼 될수있습니다!
